1000N.m現場扭力扳手檢測儀,SGCMY型數字扭力扳手檢測儀

? ? ?要買SGCMY扭力扳手檢測儀，選上海鑄衡生產的SGCMY系列扭力扳手檢測儀，是用于校驗扭矩扳手的測試儀器，硬件擴充，軟件平臺。由高精度扭矩傳感器和受力支架等共同組成。其扭力扳手檢測儀測試、穩定、功能豐富、操作簡便。該款扭力扳手檢測儀是性價比很高的測試儀器，已應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

扭力扳手檢測儀圖片

二、扭力扳手檢測儀用途

SGCMY扭力扳手檢測儀是檢定扭矩扳子設備，主要用于檢測定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和涉及擰緊力的儀器和產品。

三、扭力扳手檢測儀功能特點

1、?高精度、高分辨率、采樣速度快、全屏顯示。

2、采用高精度扭矩傳感器，具有扭矩方向提醒。

3、7寸觸摸屏顯示，峰值保持功能。

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。

5、實時、峰值兩種模式可隨意切換。

6、實時顯示，表盤顯示，曲線顯示。

7、實時顯示時間，日期。

8、設置上下限，超量程提醒。

9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。

10、中英文界面顯示，可以根據需求自由切換。

11、可以根據扭力扳手設定對應的編號。

四、扭力扳手檢測儀規格參數

五、扭力扳手檢測儀液晶觸摸屏顯示界面圖：

1、中英文切換

?

2、主界面顯示：

?

3、曲線和指針顯示界面：

? ? ? ??

4、數據存儲界面

?

1、?功能按鍵

a、單位鍵，當前單位不能測試要求時，可對著單位位置單擊，依次顯示單位

（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。

b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。

c、置零鍵，在實時值狀態下按此鍵可歸零位。

d、切換鍵，按此鍵進入表盤、曲線顯示界面。

e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。

??????????F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非人員不能隨便進入）

??2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。

3、承力四方孔：與被檢物的四方測頭連接。

??4、被檢物：如表盤扭力扳手、預置式扭力扳手等。

??5、手輪：旋動手輪即可進行檢測。

六、扭力扳手檢測儀部件組成

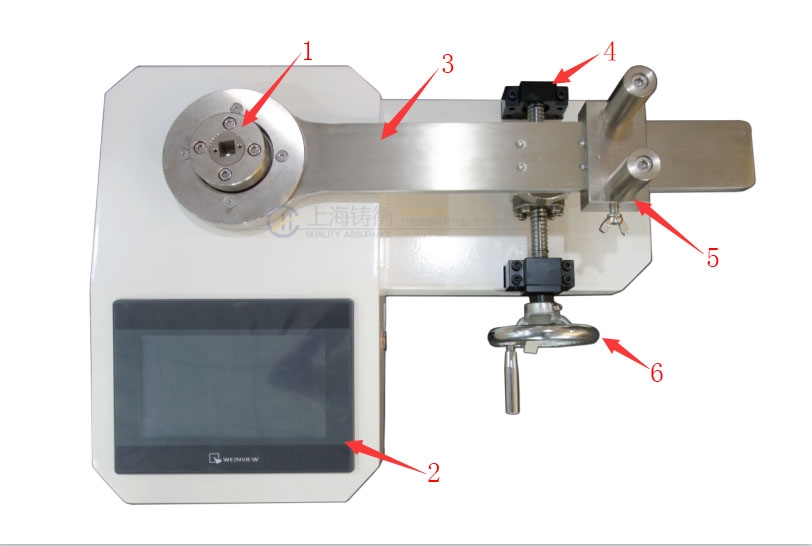

SGCMY系列扭力扳手檢測儀的平面示意圖：

1-?傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2-?顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3-?水平受力桿；

4-?螺桿；

5-?高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能導致測量誤差；?左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6-?驅動手輪：給被測扭矩扳手正反向加載或卸載；

七、扭力扳手檢測儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。

八、扭力扳手檢測儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下切換一個單位。

九、扭力扳手檢測儀承力四方孔尺寸

?????不能隨意碰撞承力四方孔，以免造成。下面是承力四方孔的平面圖：

?

?十、扭力扳手檢測儀注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則損壞儀器，更有可能造成危險。

2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。

3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。

4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。

5、請勿松動扭矩測試頭內的固定螺絲。

6、將電源航空插頭完全插入插后再使用，插頭松動可能引起短路而導致電擊或火災。

7、本產品按家有關標準JJG797-2013每年須送檢，以產品的度。

8、請不要濕手拔出或插入插頭，否則可導致觸電。

9、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再灰塵和污垢。不要使用易散發的化學物質，例如揮發劑、稀釋劑、酒精等。

10、使用和搬運過程中要輕拿輕放。

11、不要自行拆卸、修理或改造本機。這些行為可能引起儀器故障。

12、發生故障請與原購買處或本公聯系。

13、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑發票原件、保修卡及完整包裝到原購買處或本公更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

14、本產品自銷售之日起一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公產品不予保修），客戶憑發票原件和保修卡聯系原購買處，可獲本公免費保修一年。

15、本產品的條款適用于在中市場上銷售的數字式扭矩測試儀產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公聯系，由本公提供有償維修。
